摘要：某运营商推出了新的数字化转型计划，包括5G移动系统，人工智能和物联网（IoT）等未来业务。其目的在于创建基于云的基础设施和平台，以提高其数字化能力。这将使其能够在竞争日益激烈的市场中更好地满足客户的需求。
关键词：
NFV
SDN
一、某运营商期望通过数字化转型项目提高竞争力，支撑未来业务增长
某运营商推出了新的数字化转型计划，包括5G移动系统，人工智能和物联网（IoT）等未来业务。其目的在于创建基于云的基础设施和平台，以提高其数字化能力。这将使其能够在竞争日益激烈的市场中更好地满足客户的需求。
该运营商规划建设的“新的基于云的平台”是指基于COTS硬件、CloudOS，部署云化的CT类VNF以及IT类应用的平台。该平台共包括4个数据中心，以提供对“固移融合，商务通讯”、“企业云服务”、“企业级移动业务”3大业务场景的支持。
二、传统的VNF部署包含大量手工操作，时间长，效率低
部署VNF网元的传统方式需要以下三步操作，且基本为手工操作：
第一步：手工完成物理层网络设备（EOR网关、TOR交换机、防火墙）配置
需要分别访问并登陆每一台EOR、TOR以及防火墙设备的操作维护命令行平台，通过手工下发命令行的方式完成设备的配置。需要操作的设备数量多，需要手工下发的命令行配置多，效率低下；
第二步：手工完成VNF逻辑网络配置
需要分别访问并登陆CloudOS以及CloudOS 管理维护系统Web页面完成VNF的二层或三层逻辑网络配置；
第三步：通过VNFM系统完成VNF网元的实例化部署
需要访问并登陆VNFM Web页面完成VNFD、VNF软件包的上传，完成VNF实例化所涉及的繁多的相关参数的配置，而后一键式下发自动化完成VNF网元实例化的部署过程；

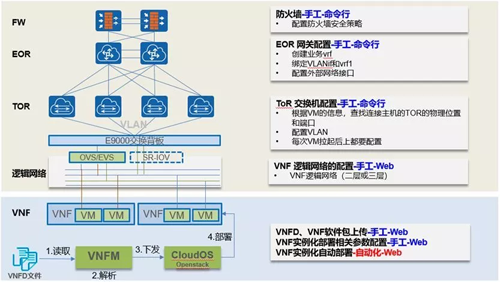

图1：传统VNF部署过程
我们以该运营商其中一个数据中心内部的VNF实际部署为例，部署一套IMS+EPC的系统，共有21个VNF，传统方式共耗时约一个多月。
三、引入编排器与SDN控制器，实现云网联动，大幅提高业务部署上线效率
1、引入NSD（Network Service Descriptor）文件，以文本的方式定义传统方式下需要手工进行的EOR、TOR、防火墙设备配置操作以及针对VNF逻辑网络的配置操作；
2、引入SDN控制器与CloudOS进行联动，实现在TOR，EOR，FW等物理网络设备上完成网络的自动化配置；
3、引入NFVO组件作为云网联动的大脑，统一协同SDN控制器以及VNFM完成网络配置自动化以及VNF实例自动化部署过程；

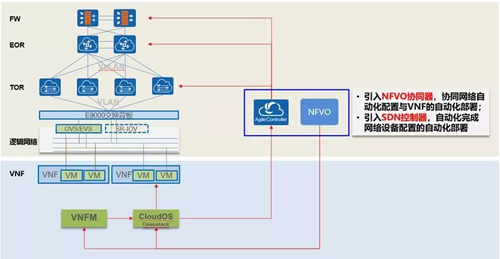

图2：引入NFVO和 SDN控制器实现自动化部署
通过引入NFVO以及SDN控制器实现云网联动，网元安装部署全自动化，完成第二个数据中心的IMS+EPC的系统，21个VNF网元的实例化部署仅耗时约120多分钟（注：第一个数据中心同样是IMS+EPC系统的21个VNF网元的实例化部署，采用传统方式耗时约1个多月）；
以IMS解决方案的9个VNF的实例化部署为例对两个方案的部署效率进行对比，参见下面表格数据，从配置设计到配置执行生效，引入NFVO和SDN控制器的自动化方式对效率提升效果非常明显。
表1：传统部署方式与自动化部署方式效率提升对比
四、总结
在运营商网络云化转型的大趋势下，承载运营商业务的电信基础设施发生了巨大的变化，在这种巨大变化的过程中，如何更好的满足电信业务的快速发放、快速动态调整是一个非常重要的课题。
我们需要考虑如何构建一个端到端的自动化系统来满足客户敏捷网络的诉求。某运营商华为全球首个VNF全自动化商用部署案例是我们向端到端自动化敏捷网络迈进的坚实一步。
