随着无人值守变电站管理模式的全面推广，在监控中心通过现有的电力通信网对所属变电站实现远程实时视频监控、远程故障和意外情况告警接收处理，可提高变电站运行和维护的安全性及可靠性，并可逐步实现电网的可视化监控和调度，使电网调控运行更为安全、可靠。

　　无人值守变电站监控系统最基本的目的是将变电站的各个监视点，如主控制室的设备运行情况、主变、断路器、隔离刀闸等的运行状态实时图像、防火防盗等智能设备报警信息传输到监控中心，监控人员可通过实时图像和远动信息对变电站的运行情况进行综合监控、分析。

　　传统的模拟视频监控系统受技术发展的局限，只能进行现场视频监视，简单的报警信息处理传输，不能远距离传输视频信号，对于前端具体状况的了解、事件的确认是非常困难的，无形中降低了系统的实用性、稳定性和安全性，而对于电力行业等具有大量无人值守变电站的用户来说，远程、实时的综合监控是行业系统安全运作必备的前提条件。

　　如何将远程的图像监视、环境监控、防盗、消防和报警联网系统有机的结合起来，做到既可以远程的监视、遥控和图像的传输，又具备环境的整体监控，并且具有通常联网报警网络的功能，能够更加有效地预防事故发生、打击犯罪、保障财产安全，确保系统运行稳定，将安全防范技术提高到一个新的水平，我公司根据行业需要，投入大量人力物力开发了一套无人值守管理系统，具有针对性地提供了一套完善的产品方案。

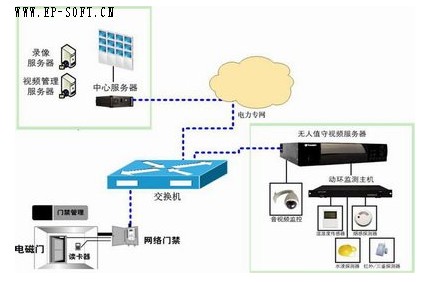

　　根据电网现状及管理模式，变电站远程图像监控系统基本上分为省电力公司集中管理中心，调度局（调度所）监控中心、区域监控分中心（集控站）和前端变电站的三级网络结构方式。如下逻辑图所示：

　　市/县无人值守变电站综合监控系统通过在各前端变电站安装摄像机、快球、微音探头、数字/模拟环境变量采集模块、门禁、周界报警等高科技设备，其中的音视频、环境变量数据、出入口控制等接入无人值守视频服务器，音视频、环境变量等资料实时数字化存储记录，同时，管理中心可管理所有无人值守视频服务器，实时监看前端的图像、环境数据、门禁出入信息等，并对前端的所有突发情况做出高效、及时的处理动作。

　　各前端变电站的把监控信息通过电力专网传到分监控管理中心，分控中心既可以监管各个变电站同时也可以把前端监控报警信号送往主控中心，主控中心与局域网相联,并且同时分级存储。

　　此外，可将监控网络单独划为一个VLAN子网，这样，变电站内的设备运行信息可直接进入电力单位的MIS网络，即将图像、语音、报警、环境和人员出入等信息送到MIS系统，使得MIS上的被赋予权限的工作台式电脑都可获得图像、语音、报警、环境和人员出入等信息而无需额外建设投资。

　　考虑到电力系统建设的阶段性特点，变电站远程图像监控系统具备良好的可扩展性,各功能部分采用模块化结构，非常易于扩容、组网方便、配置灵活，并具有良好的用户接口。

　　主要功能列表：

　　*在系统加入新的变电站时，只须建立站端监控前端系统并建立和监控中心的连接即可；

　　*系统各项功能和运行状态不受扩建影响；

　　*系统具备多级组网能力；

　　*实现对变电站区域内场景情况的远程监视、监听；

　　*监视变电站内变压器、断路器等重要运行设备的外观运行状态；

　　*监视变电站内CT、PT、电缆接头和绝缘子等高压设备的外观状态；

　　*监视变电站内隔离开关和接地刀闸的分合状态；

　　*监视变电站内其他充油设备、易燃设备的外观状态；

　　*监视变电站内主要室内环境（包括主控室、高压室、电容器室、独立通信室等）变化的情况，包括温湿度，清洁度等；

　　*实现变电站站内关键部位防火、防盗自动监视，可进行周边报警联动；

　　*要求远程布撤防功能；

　　*对人员进出进行控制，并能够记录出入信息；

　　*报警可以联动能光开启，保证夜间看到清晰的监控图象；

　　*一套软件平台进行管理；

　　*报警时可以联动彩信将前端变电站情况发送给就近的值班人员。
