智能运维技术专题|数据可视化之F5 Telemetry Streaming

2021-06-11 17:20:53  来源:

摘要:随着互联网不断发展,为了适应高并发、大流量业务,负载均衡技术在整个IT架构中占据着重要地位。
关键词: 数据

\

智维数据【智能运维技术专题】概览

随着互联网不断发展,为了适应高并发、大流量业务,负载均衡技术在整个IT架构中占据着重要地位。

F5 作为全球领先的应用交付厂商,为全球大型企业、运营商、政府与消费品牌提供更加快速、安全以及智能的应用。

随着语音、数据、视频流量、移动员工和应用的迅猛增长,F5 在满足企业和机构IT需求的同时,也抓住了市场的潜在机遇。通过收购Nginx,进一步巩固了市场地位。

智维数据(nCompass)通过与F5 LTM、F5 GTM、Nginx对接,助力企业实现业务长期稳定运行。

1、通过iControl集中管理所有F5 设备,减少IT人员维护成本。

2、通过HSL获取Http、DNS、系统日志,并进一步分析处理,助力企业保障业务稳定运行。

3、通过Telemetry Streaming,监控设备性能指标,助力企业保障设备稳定运行。

4、通过Nginx日志分析网站运行情况,助力企业保障业务稳定运行。

5、通过综合数据分析实现端到端的可视化,助力IT人员更加了解自己业务架构。

上一章我们介绍了如何利用F5 的HSL来收集日志,并做了具体场景分析。本章我们介绍如何使用Telemetry Streaming来完善F5 监控,并做具体的场景分析。

数据可视化之F5 Telemetry Streaming

2.1  F5 Telemetry Streaming是什么

F5 Telemetry Streaming(TS)是独立于TMOS的RPM包,作为iControl LX扩展。规范化将统计信息和事件从BIG-IP转发到消费者,例如Fluentd、ES、S3 存储等。

2.2  F5 Telemetry Streaming优点

上一章我们介绍了如何利用F5 的HSL来收集日志,那TS的优点是什么呢?免去一系列复杂的格式匹配,可以把系统状态和业务日志的进行收集和整合,然后输出到指定的消费者。

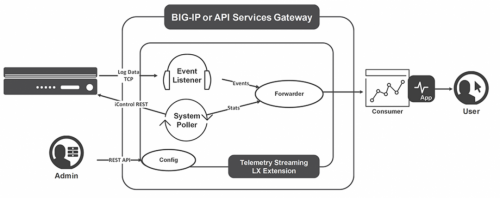

2.3  F5 Telemetry Streaming架构

TS两个核心组件:

1、Event Listener主要用于接收事件日志。

2、System Poller收集统计信息。例如:设备统计信息,VS、Pool统计信息等

\

2.4  F5 Telemetry Streaming应用场景

TS可以收集日志信息进行分析。和HSL应用场景是一样的,这里不在赘述。除了日志以外就是统计信息。

LTM:

设备监控:有了TS可以替代SNMP监控方式。TS可以监控磁盘使用率、磁盘IO、接口状态和流量、内存、cpu、连接数等信息 。

资产梳理:获取设备的基本信息。例如版本、许可、接口信息等。可以进行资产的管理和统计,包含许可到期提醒等。

集群信息维护:可以清楚知道目前哪个设备是处于Active,配置是否有同步。防止主设备出现问题的时候备用设备配置不一致。

生命周期管理:设备license、https证书管理,可以在过期前进行预警。

应用梳理:通过流量和连接数可以筛选无效配置。通过irules规则命中统计,可以筛选高频使用的irule结合基础监控优化irules规则。

GTM:

GTM和LTM统计信息少有区别,除了LTM设备监控、资产处理、集群信息维护、生命周期管理以外,还有如下场景:

应用梳理:可以统计 wideip、pool等信息,包括状态是否启用等。

配置优化:可以统计具体配置项来分析哪些配置不合理。例如,应该配置topology的,结果走了轮询策略等。

2.5  配置Telemetry Streaming

目前F5 消费TS数据支持pull和push两种方式。

pull:是F5 主动发给第三方中间件。例如,kafka、fluend、Elasticsearch等

push:是主动拉去F5 的数据。最典型的就是prometheus

此处我们使用push方式把TS数据发给fluend。

1、下载rpm包并导入到F5 设备,通过github下载最新的rpm包

https://github.com/F5Networks/f5-telemetry-streaming/releases/download/v1.20.0/f5-telemetry-1.20.0-3.noarch.rpm

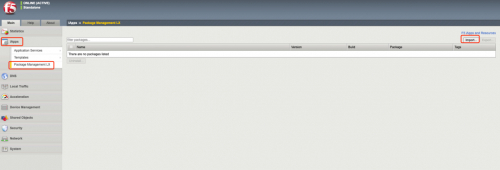

2、导入rpm包到F5 设备。找到如下图位置点击import

\

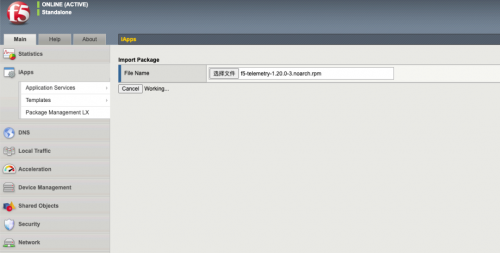

3、选择刚才下载好的⽂件进⾏导⼊,如下图:

\

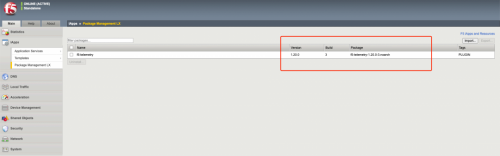

4、导⼊成功后会在列表⾥⾯显示,如下图:

\

5、安装好rpm包,我们要通过F5 设备接⼝来进⾏数据配置。此处我是⽤postman来进⾏数据post操作

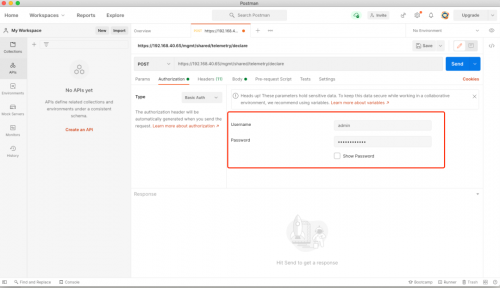

因为F5 需要登录操作,我们要设置账户密码(必须是管理员账户才可以)

\

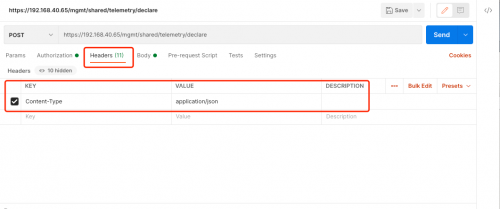

选择headers我们使⽤json格式

\

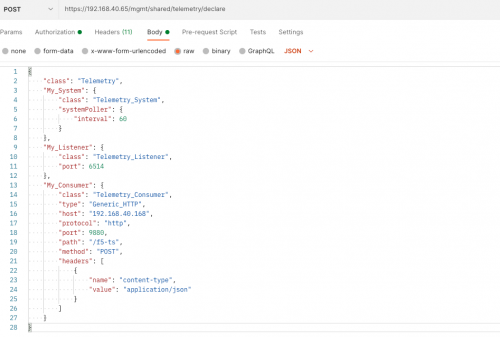

选择body输⼊我们要向F5 接⼝post的具体数据如下图:

此时我是将数据push到fluend。其中systemPoller⾥⾯的interval60 是每隔60s push⼀次数据。Consumer使⽤的fluend,path是fluentd⽤到的tag

\

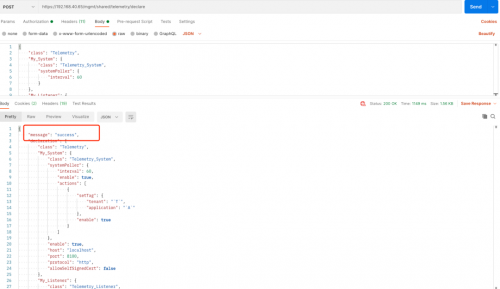

点击send验证提交结果如下图,出现success表示正常提交

\

2.6  fluend安装与配置

1、安装,执⾏如下命令

curl -L https://toolbelt.treasuredata.com/sh/install-redhat-td-agent4.sh | sh

2、 配置,为了⽅便看到⽇志输出内容我暂时先把内容打印到了stdout  vi /etc/td-agent/td-agent.conf

\

3、重启服务

systemctl restart td-agent

4、验证

\

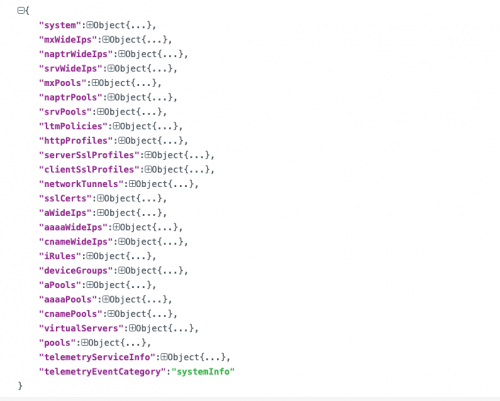

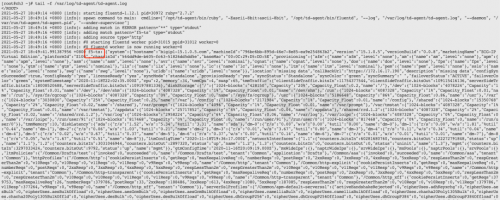

通过查看⽇志可以知道TS数据已经进来了,密密麻麻看不懂是什么。我们做⼀个格式转换,可以看到已经输出了指标数据:system、widips、vs、pool、irules等。

\

2.7  N-Compass⽇志分析平台

通过上⾯配置我们已经获取了F5 http⽇志和系统⽇志。接下来就是如何分析,N-Compass可以根据不同场景灵活定制视图,使得客户更加了解⾃⼰的业务。遇到突发问题可以快速定位,甚⾄是提前预警。

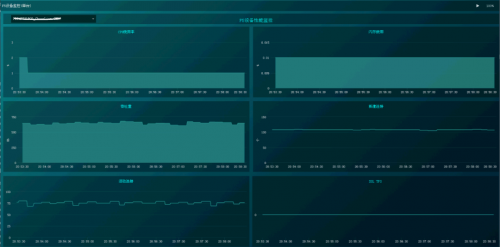

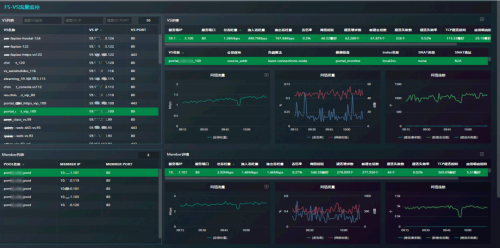

基础监控:

\

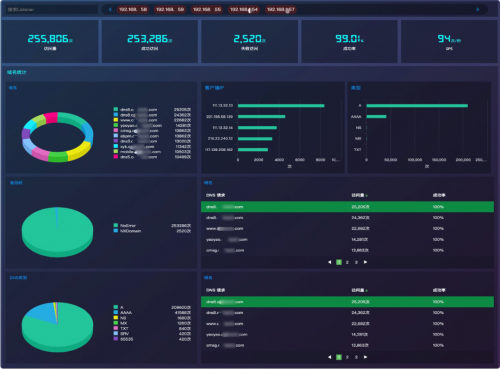

F5 GTM:

\

F5 LTM:

\
