• 　TMC2300是微型步进电机驱动芯片。该芯片特色功能有：超静音、抑共振、防堵转、电池供电超节能、内部集成功率MOS、体积小、精确、高效、可靠等，待机电流消耗小于1μA，该款驱动器改变了便携式设备和IoT中电机的使用方式。





  　　常见的传统驱动芯片转动步进电机时，会出现人耳听得见的高音噪声或电机抖动的现象，严重影响产品的体验度。而TMC2300通过StealthChop静音技术, 可以使步进电机在运行时将噪音降低在10dB以下，达到超静音性能；还可以通过StallGuard4功能进行失速检测、堵转检测; 打开CoolStep功能让电机自适应负载，电机节能最高到90％。德国TRINAMIC公司除了这个适合驱动微型步进电机的TMC2300外，还有支持电池供电驱动无刷电机的芯片TMC6300,和驱动直流有刷电机的芯片TMC7300。


  　　TMC2300的特点和好处：
  　　适用电机： 两相步进电机
  　　电压范围： 2V - 11V DC：
  　　电池供电： 2节AA镍氢电池 或 1-2节锂电池
  　　运行电流： 高达1.2A RMS，2A峰值
  　　待机电流： 耗电1μA
  　　S/D 接口： 支持脉冲方向（STEP/DIR）控制，每步进最高细分256微步
  　　MicroPlyer™： 通过插值实现256微步，平滑运行
  　　StealthChop2™： 超静音电机操作
  　　RDSon： 导通电阻LS170mΩ和HS70mΩ
  　　待机方式：自适应电流减少，自动待机
  　　StallGuard4： 无感检测负载，用于堵转、失速检测、归零回原点
  　　CoolStep： 运行电流自适应，节能最高达90％
  　　单线UART： 用于高级配置时候的选用
  　　脉冲发生器：用于单独脉冲控制
  　　诊断保护： 全面保护和诊断
  　　微型封装: QFN20 (RoHS) 尺寸：3x3mm

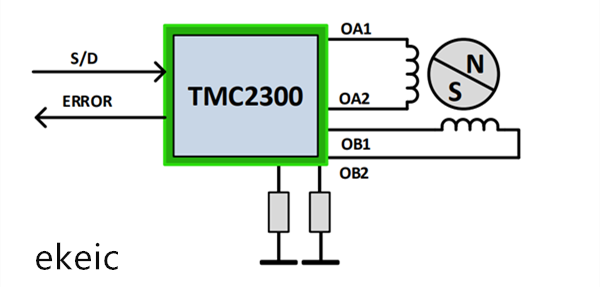

  　　使用方式一、脉冲方向控制

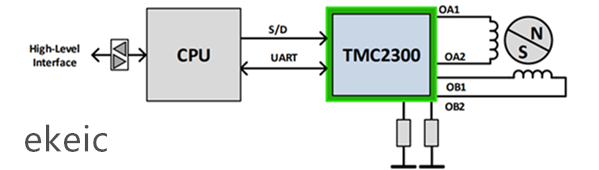

  　　使用方式二、UART通讯+脉冲方向控制




  　　适用产品：手持云台、手机升降摄像头、翻转摄像头、智能门锁、便携POS-机、便携打印机、迷你机器人、小型电动工具、便携医疗注射泵、胰岛素自动注射笔、智能玩具



         技术支持及芯片供应，由TRINAMIC中国区代理商，上海易科提供
