ROHM开发出小型高效DC/DC转换器“BD1865GWL”

2016-04-08 13:35:02 来源：中国网抢沙发

2016-04-08 13:35:02 来源：中国网

摘要：全球知名半导体制造商ROHM开发出集小型、高效、大功率于一身的升压型DC DC转换器*1“BD1865GWL”，非常适用于智能手机和平板电脑等单节锂离子电池驱动、搭载USB引脚和HDMI引脚的移动设备。
关键词：转换器

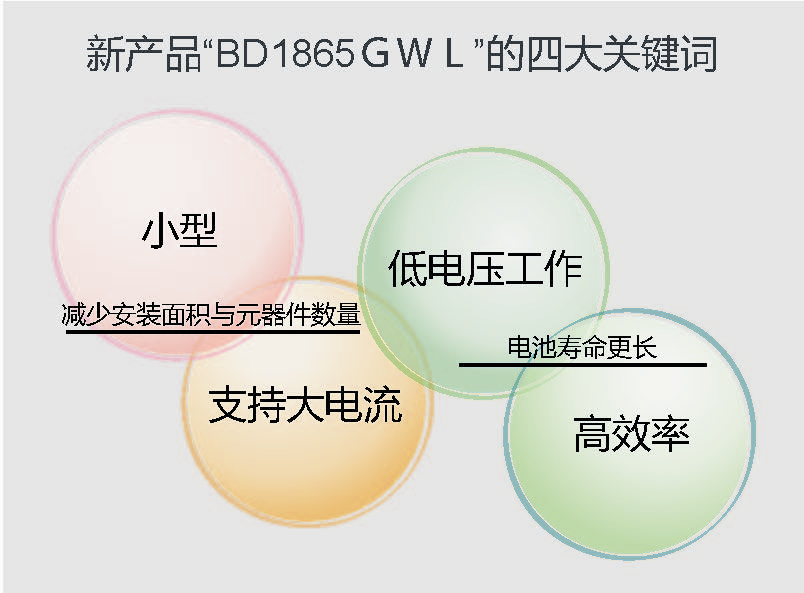

　　全球知名半导体制造商ROHM开发出集小型、高效、大功率于一身的升压型DC/DC转换器*1“BD1865GWL”，非常适用于智能手机和平板电脑等单节锂离子电池驱动、搭载USB引脚和HDMI引脚的移动设备。

　　“BD1865GWL”针对要求小型化、电池长寿化的移动设备，利用ROHM的模拟设计技术优势，使电池放电时的工作电压下限低至2.5V，与一般的下限2.7V产品相比，电池驱动时间更长。另外，该产品搭载PFM/PWM*2模式和ROHM独有的Mixing PWM模式两种工作模式，当选择PFM/PWM模式时，在整个负载范围可实现达90%的高效率；当选择Mixing PWM模式时，可防止音响应用中所担心的开关噪声导致的振铃噪声。不仅如此，仅1枚1.6x1.6mm的小型IC即可应对高达2A的输出电流，非常有助于应用设备的小型化。

　　本产品已从2015年12月开始以月产50万个规模投入量产（样品价格 200日元/个：不含税）。前期工序的生产基地为ROHM滨松株式会社（日本静冈县），后期工序的生产基地为ROHM Apollo Co., Ltd.（日本福冈县）。

　　＜背景＞

　　智能手机和平板电脑多使用充满电时的输出电压为4.2V左右的锂离子电池。然而，这些产品中搭载较多的USB、HDMI及音响用扬声器是以5V工作的，因此，要想使这些功能工作，将电池输出电压提升至5V的升压型DC/DC转换器是必不可少的。另外，移动设备要求小型化以及更长的电池寿命，因此，需要每个元器件都能进一步实现小型化、高效化。

　　但是，以往的5V输出升压型DC/DC转换器并非全部可满足小型、高效、低电压工作、支持大电流的高规格产品。

　　＜新产品特点＞

　　１．实现下限2.5V电压驱动，有助于电池的长寿化

　　随着电池剩余电量变少，电池的输出电压即输入到系统的电压逐渐降低。新产品利用ROHM多年来积累的模拟设计技术诀窍开发而成，即使在低达2.5V的输入电压下也可实现5V输出。支持下限2.5V工作，可使电池驱动时间比一般产品更长。

　　2. 两种工作模式，实现高效率、高性能IC

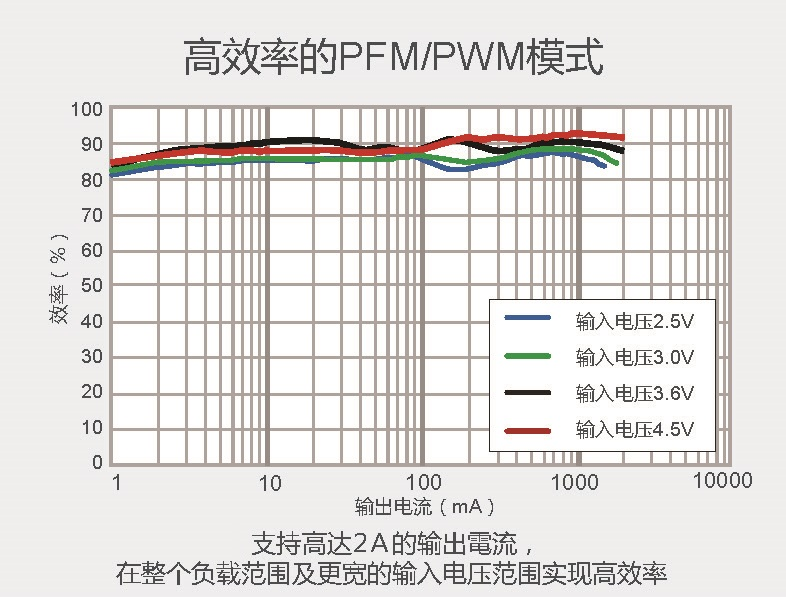

　　PFM / PWM模式

　　该模式在负载变动时可自动切换PFM和PWM，从而在整个负载范围内可实现达90％的高效率。非常适用于智能手机和平板电脑等工作切换频繁、重视效率的应用。

　　Mixing PWM模式

　　该模式利用ROHM独有的控制方法，在轻负载时可实现比一般PWM模式更高的效率。而且，还可消除可听噪声，防止振铃，因此非常适用于音响设备等重视音质的应用。

　　3. 以小型封装实现5V/2A的大功率

　　一直以来，存在要实现2A的输出电流需要2枚IC或IC本身尺寸变大等课题。新产品仅需1枚1.6x1.6mm的小型IC即可成功实现高达2A的输出电流（输出电压设定为5V时），非常有助于移动设备的小型化。

　　公司还配备了可简单轻松进行评估的评估板，详情敬请垂询。

　　＜术语解说＞

　　*1) DC/DC转换器

　　电源IC的一种，将直流（DC）电压转换为直流电压。主要有用来降低电压的降压型和用来提升电压的升压型两种类型。

　　*2) PWM（Pulse Width Modulation / 脉冲宽度调制）、PFM（Pulse Frequency Modulation / 脉冲频率调制）

　　PWM是一般的电压控制方法之一。频率恒定，容易预测产生的噪声，因此容易针对噪声采取添加滤波器等应对措施。

　　PFM与PWM相同，也是电压控制方法之一，可降低轻负载时的开关损耗。
