众所周知，Docker是近几年最火的虚拟化技术，从社区到业界，都吸引了广泛的关注。为此，美团云作为国内领先的公有云服务商，在此次会议上专门分享了半年多以来，美团云在Docker/容器方面的积极探索。



　　（以下为分享内容实录）



　　从技术上讲，Docker脱胎于Linux Control Group（Cgroup）和Namespace，属于进程级的虚拟化。在Docker之前，Cgroup，LXC已存在多年，并未像Docker现在这样广受关注。Docker之所以火爆，我们认为主要原因有几点：



　　1.Docker将复杂的LXC管理配置简化成了一套自己的API；



　　2.分层的镜像管理体系，为业务提供独立的运行环境，实现build, ship and run everywhere；



　　3.进程级虚拟化相比操作系统级的虚拟化更轻量，更高性能。



　　我们目睹了Docker技术正在逐渐改变云计算的生态链，过去可能只有为数不多的厂商敢于在生产场景尝试Docker，随着Docker的快速迭代，目前已经到了1.9.1版本，有理由相信Docker已经具有生产场景所需的成熟度。因此将原有业务Dockerize是目前业界的普遍趋势，但如何使用好Docker，如何使业务平滑过度到Docker，如何管理、运维大量的Docker实例，这是摆在各家云计算厂商面前的一个现实的问题。



　　美团云从2013年起，就承载了美团网所有的业务和交易，在VM主机、网络、运维等方面积累了相当多的技术经验。面对Docker这种新技术，我们不能简单地抛开已有的架构另起炉灶，还需要考虑现有业务如何从VM平滑迁移到Docker上的问题。这里还要注意时效性，因为互联网技术、业务更新太快，迭代基本都以月为单位，所以还要考虑如何低开发成本、快速迭代的方式达到我们的目标。



　　0. 怎么用好Docker：



　　在如何用好Docker技术这个问题上，我们有一些基于美团现有情况的考虑。美团云一开始以私有云起家，架构上并没有完全使用当时还不成熟的openstack。除了Swift，Glance，keystone之外，美团云所有的组件都是自主研发。例如，我们开发的宿主机这块的host_server，负责管理VM的qemu实例，storage，network，API等。VM主机的功能和数据结构已经相当完善，举几个例子，我们VM的网络是通过控制节点管理IP，在宿主机上通过OVS接入每个VM，并通过OVS流表对多tenant进行隔离，通过TC对VM进行限速，通过Cgroup实现IO隔离。这些功能的需求也是来自于公司的日常业务。直接拿来Docker的方案，需要从头搭建，另建运维团队管理不说，我们在美团云平台上开发的很多feature也都无法应用在Docker之上。这里我们将美团云主机和Docker容器做一个对照，如表1所示：



　　



　　表1：美团云和Docker主要组件比较



　　从表1可以看出，Docker和美团云已有组件有较高的重合度。有人说为什么不用Swarm，Kubernetes？首先，利用这些项目搭建Docker云，与我们既有的云平台不能统一管理，无论是镜像仓库，宿主机，网络还是调度，都需要另建团队搭环境，运维，开发定制，业务和VM迁移也不容易协调管理。其次，直接使用开源社区会不得不跟着开源社区走，很难保持独立地去做功能开发，也难以做出有竞争力的feature，我们对开源的理解更多的是借鉴思想，形成自己的特色和优势。最后，对这些开源项目，我们策略是小团队、小范围内测试和摸底，待踩了一些坑，比较了解了之后才敢应用于生产环境。



　　综上，在如何使用Docker技术上，我们的想法是为现有业务提供Docker服务的同时，尽量复用美团云已有的架构和组件，通过扩展，定制的方式使美团云支持Docker容器，对外保持美团云API的兼容性，从技术上保障美团云客户业务的平滑迁移。因此对于公司业务和其他外部用户，几乎不用修改他们的美团云接口代码，就可以像使用VM一样使用Docker承载他们的业务。



　　在实施层面将这个问题打开来看，主要有几点：（1）存储：如何管理Docker本地存储和镜像？（2）如何构建Docker网络，并且同现有云平台网络统一管理？（3）如何发挥Docker轻量、敏捷、高效的特色，实现业务的快速部署和弹性伸缩？



　　1.改造我们的镜像仓库



　　我们知道，镜像仓库是云计算平台不可缺少的关键组件。提供Docker服务，云平台必须提供Docker Image的仓库功能。美团云的镜像仓库是基于Openstack的Glance开发的，我们使用、改造、运维Glance三年多，对其相当熟悉。而对于Docker，它有官方提供的镜像仓库Docker Registry，如果采用Docker registry，我们将考虑云平台镜像API的问题，而且Docker registry缺少鉴权功能，无法复用云平台的keystone鉴权框架。在做Docker的调研时，我们就提出个问题，能否使用同一个镜像仓库，同时管理VM镜像和Docker镜像呢？这样我们就可以用一个仓库管理Docker镜像和VM镜像，同时可以为Docker镜像提供多租户和鉴权功能，大大降低运维成本。为了实现这个目标，我们首先要分析清楚Docker Image的本质是什么？



　　Docker独树一帜的技术是它的镜像构成和FS。Docker FS基于Overlay FS，每一层都是一个FS。在运行时，镜像所包含的FS都是Read Only的，容器在最上面增加一层可读写FS。将Docker镜像的内部加以分析，它其实可以看做一个由多个镜像合并在一起的tar包。我们通过docker save命令就可以将Docker 镜像保存为一个tar文件。而这个tar文件里面包含的是多个目录，每一个目录对应一个layer，也是一个镜像。总之，Docker 镜像的形式如图1所示：

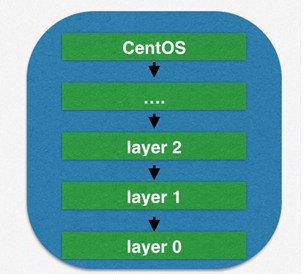

　　图1：Docker镜像结构



　　Docker Registry是Docker的官方提供的镜像仓库，它维护一个Docker 镜像layer数据库，记录每一个layer的父节点ID（parent-id），镜像保存在存储后端（storage driver）中，支持多种Object存储后端，如Swift，AWS S3。



　　Docker push/pull实质上是将镜像内的每一个layer，也就是子镜像单独上传下载，每一个子镜像都有一个ID，通过ID保证镜像的唯一性，避免重复上传或下载。图2所示为Docker镜像和Glance镜像的layer对应。

　　图2：Glance镜像与Docker镜像对照



　　理解了Docker 镜像结构和Docker Registry原理之后，我们就知道如何扩展Glance支持Docker 镜像了。Glance镜像的数据结构里缺少Parent字段，而且Glance的ID是UUID格式，和Docker ID格式也不一样，我们希望每一个Glance Image能够对应一个Docker Layer，所以经过修改，Glance Image数



　　据结构变成图3所示:

　　图3：扩展后的Glance Image表字段



　　我们为每一个Glance镜像增加了一个parent_id字段，指向其父镜像的UUID。将Glance 镜像对应的Docker ID和Docker Parent ID放入了Glance镜像仓库的Property表中，通过查询Images表和Property表，就可以查询一个Docker镜像是否保存在Glance中，查询其和父镜像对应的Glance ID和Docker ID。



　　这样我们的Glance就具备了Docker 镜像存储功能，经过如此扩展，带来的好处是：



　　1)我们不必另外搭建Docker Registry了；



　　2)运维同学可以统一管理Docker 镜像和VM 镜像，大大减少运维工作量



　　3)Docker Registry本身不具备账号和鉴权功能，而Glance结合Keystone自然具备了账号和鉴权功能，我们不需要为此付出额外工作；



　　4)云平台Glance的后端存储目前是swift，以后会改成美团云自研分布式存储系统，Docker 镜像可以保存在高性能、高可靠的分布式存储系统中，如果使用Docker Registry，我们还需要考虑其后端存储的接入问题。



　　综上，通过扩展Glance实现Docker 镜像仓库功能，我们付出很小的代价，换来的是对Docker 镜像低成本的运维和灵活的控制能力。



　　2. 自定义Docker网络，并同VM统一管理



　　Docker是基于容器、Namespace的虚拟化技术，经过Docker社区的不断努力，为业务的运行环境提供了许多灵活的功能支持。自定义网络便是其中之一。



　　Docker容器支持4中网络模式：



　　1)container：-net = container: | ，网络NS与指定container共享



　　2)host：-net = host，网络NS与Host共享



　　3)bridge：-net = bridge， Docker创建一个Docker0的bridge，容器通过这个bridge走NAT，分配IP一般是172.17.0.0/16网段，这是默认网络模式



　　4)none：无网络配置



　　在考虑用何种网络模式之前，先看一下美团云的网络设置。



　　美团云目前是所有VM共享一个大二层网络，内网的网段和网关是在机房交换机和路由器上先分配好的，IP是由美团云控制节点管理和分配。因此VM都会分配我们指定的内网IP，如果要访问外网，还需要分配一个外网IP。



　　在宿主机上，由一个OVS实例管理所有本地的网络，VM的虚拟网卡配置上指定的内网IP后，接入OVS，再更新流表，即可连接外部网络。



　　我们希望Docker 容器也能像VM一样配置网络，这样云平台的网络代码不需要修改，相应的网络功能，例如限流，网络隔离，也都可以照常使用。按照Docker提供的网络模式，只有None这种模式满足我们的需求。

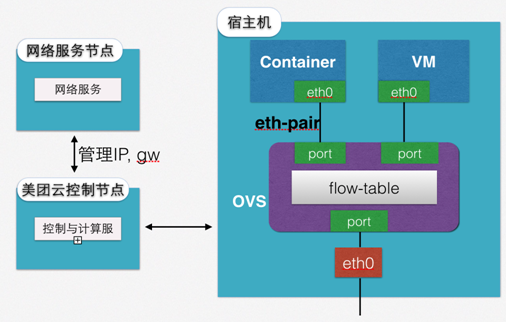

　　图4. Docker容器和VM网络配置



　　在实现上，我们复用了宿主机的OVS组件。如图4所示，VM的虚拟网卡桥接到OVS bridge上，Docker容器也是一样。Docker的容器本质上是Linux Namespace（以下简称NS），因此在容器启动后，由云平台Host-srv开始配置容器网络。先在宿主机上创建一对eth-pair，这其实是两个背靠背的netdevice设备，就像管道一样从一端发出的包会从另一段接收到。我们利用了这个机制，将eth-pair的一端放入启动后的容器NS中，然后按照云平台分配的IP、路由和网关进行配置；另一端桥接到宿主机OVS上，这样容器便有了自己的eth0网卡连接到了外部网络。



　　OVS的流表也是我们来管理的，我们利用它实现网络隔离，这样可以控制不同租户之间的VM是不可达的。目前网络隔离做得还比较简单，在2016年我们将开发VPC，基于VxLAN实现更好的隔离性，这一块我们在此不赘述。



　　配置完网络的Docker容器和VM拥有一样的、平等的网络能力，从外部看，容器和VM没什么不同了，如果容器开启了sshd，一样可以ssh登陆控制。



　　我们相信在管理层面将容器和VM统一起来，可以显著简化云平台管理和运维工作。预计未来相当长的一段时间，容器和VM都会共存下去，如何简化云平台的管理和运维，发挥VM和容器各自的优势，是一件值得探索的工作。



　　总之，我们使用Docker容器网络的none模式，自定义了容器内部的网络配置，复用了云平台现有的网络架构和基础设施，运维工程师、网络工程师都可以像管理VM一样管理Docker容器，而原有网络的隔离、负载均衡、限速甚至整形，都可以不加修改地应用到容器之上。



　　3. set 多容器管理单元，弹性伸缩的基本单位



　　如果说Image仓库和网络是为了和现有的云平台适配，从工程方法论上讲复用已有的轮子，那么set的设计我们在PaaS层面有一定创新探索的成分的。在怎么用好Docker这个问题上，我们做了一些调研工作。业内有一种趋势，不仅将Docker当作IaaS，而且当作PaaS，以至有了合并IaaS和PaaS，称之为CaaS（Container as a Service）的概念。近两年火爆的Google Kubernetes (k8s), Docker Swarm等项目应运而生，这些项目在容器的编排，调度，部署等方面应用了许多创新的理念，例如K8s的Pod。



　　Docker的哲学是实例简单化，一个容器内运行一个进程，复杂业务需要多个容器。如果一个业务有多个相互依赖的进程怎么办？办法一：都放到一个容器里，这样是把容器当作VM使，这样不是使用容器的好方式；办法二：每一个进程单做建一个容器，那样很可能使容器都调度到不同的宿主机上，同一个业务的两个进程通信还要跨宿主机，甚至跨交换机、跨机房？这样显然有弊端。



　　K8s建议将几个容器捆绑在一起，形成一个Pod，pod是K8s调度和运行基本单位，里面的容器都是共享网络、共享Volume的。这样既保持一个容器一个进程，简化容器，又能实现同一个业务的进程高效通信。

　　图5. set示意图



　　我们借鉴了Pod的理念，根据自己的理解实现了类似的模块，即将同一业务的多个容器组成一个set，如图5所示。每个set代表一个业务实例，是云平台调度的基本单位。set内的容器共享网络、volume、ipc等设置，因此容器共用ip，域名和本地volume。这样大大提高了业务内部的通信效率，降低云平台网络负载。



　　在实现上，每个set和VM对应，所以VM的资源例如8C8G（8核8G）都可以直接复用在set上。VM的数据盘对应set的volume大小。



　　对于set内部的资源分配，我们定义了set-conf，如图6所示：

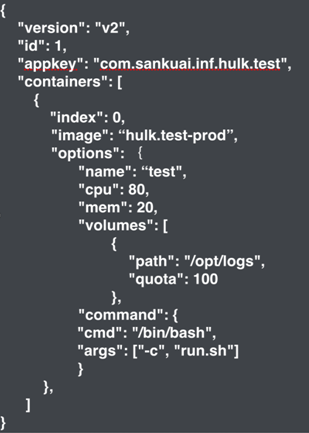

　　图6. set-conf结构



　　每个容器主要有以下几个字段：



　　index - 容器index，也是容器启动顺序的标识



　　options - 容器run参数，大部分的参数在此设置



　　cpu、mem：表示所占set资源的百分比



　　volumes：volume设置



　　command：启动的cmd参数



　　美团的业务的标准set模型包含3个容器：



　　1) infra-container：index为0，是首先启动的容器，也是一个非常轻量的容器，只有几M大小，cpu、mem占用几乎可以忽略。主要用以设置网络、volume、IPC。我们将infra-container赋予privileged权限，并禁止ssh访问登陆，这样可以在运行时重载内核参数，例如kernel.msgmax参数，这样业务容器的ipc指向infra container，共享msgmax设置。



　　2) agent container：业务日志容器



　　3) applicatoin container：业务容器



　　不仅如此，我们按照业务的需求做了一些定制和改进工作。



　　其一，我们支持set运行时的灰度更新，如图7所示。所谓灰度更新是指在不中断set服务的情况下，更新其中容器的image版本。这是基于有些业务容器的image更新相对较为频繁，为了使已上线的set不至于跟着频繁更新，我们开发了灰度更新功能。即容器image有新版本要上线时，先停止并删除对应容器，然后按照新的image创建新容器。这个过程很快，所以对set的业务影响



　　很小。

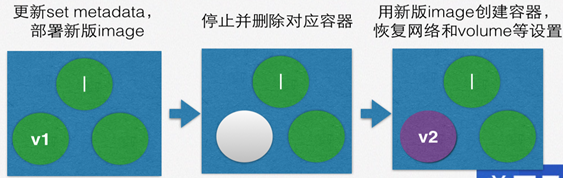

　　图7. set灰度更新示意图



　　其二，我们开发了动态scaleup功能，即在线运行的set当发现mem资源比较紧张时，可以不中断set服务，动态提高mem配额，从而实现scaleup



　　最后，我们还为set提供ssh访问能力，这是配置在Docker基础镜像里面的，所以业务RD可以选择是否使用ssh，可以认为这是容器的debug版本，待正式上线时可以选择没有sshd的基础镜像。



　　对业务的发布和弹性伸缩通常需要在IaaS和PaaS两个层面去做。公司有一个团队专门做Docker容器的弹性伸缩，批量创建和删除，为此我们在云平台主机接口上做了改进，可以保证数百台Dockers容器的批量部署。对于Docker容器的创建、调度、删除等流程，我们也在不断的改进，最终打到端到端性能的优化。目前，在私有云上我们已经开始接入公司业务，以后将有越来越多的VM业务转移到Docker上来。2016年将是美团业务Dockrize的关键一年，我们也对此做了充足的准备。



　　未来已来



　　Docker未来在美团云的应用场景非常清晰。由于Docker技术本身非常适合私有云，2016年，我们将大规模推广Docker解决方案，来服务美团自身业务。同时，在公有云方面，由于Docker存在隔离性、安全性不足的问题，导致Docker上公有云十分具有挑战性。目前业界的Docker的公有云服务也有诸多形态，美团云在对客户的需求进行深刻地调研之后，也将推出有差异化的解决方案，终极目标是为用户提供更便捷、稳定、可靠、安全和高性能的Docker云计算服务，帮助用户大幅降低运维成本，实现更高的业务效率。
