在瓶子设计的上篇教程中，我们已经学会了如何用中望3D进行瓶身的建模设计，那么本文将继续延续上篇的内容，向大家介绍下如何用中望3D，完成整个瓶子的设计工作。
如下图所示，这就是上篇中我们所获得的瓶身效果。
图1 瓶身的效果图
那么接下来我们将继续后续的细节设计工作：
第一步：斑马线检测
使用“分型面”进行斑马线的曲面检查。

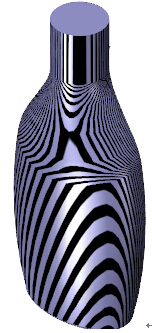

图2 斑马线曲面检查的效果图
第二步：抽壳
抽壳厚度为“-1mm”。
图3 抽壳效果图
第三步：瓶口倒圆角
倒圆0.2mm

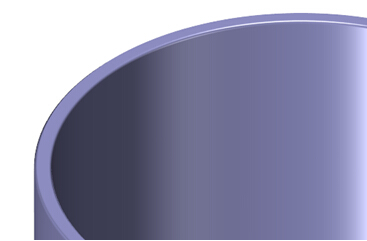

图4 倒圆角效果图
第四步：螺牙草图

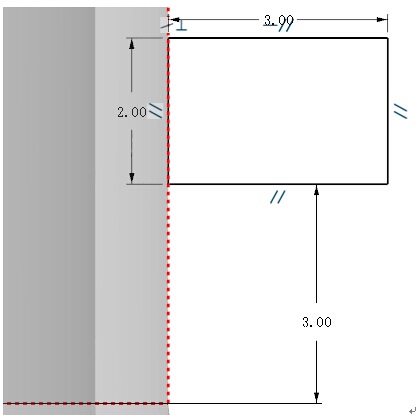

以工作平面“XZ”为基准面创建螺牙草图，具体尺寸如下图：

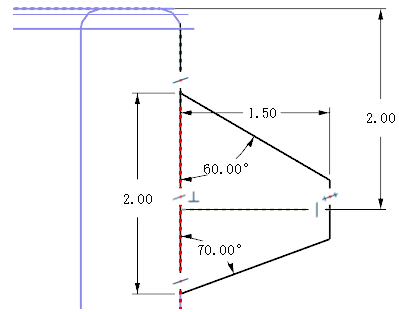

图5 螺牙草图
第五步：瓶口螺纹
瓶口的螺纹在这个设计里是一个难点，尤其是螺纹的收尾，使用中望3D，可以一个命令全部完成这些设计操作。
使用螺牙草图创建瓶口螺纹。
匝数：4
距离：-5
半径：10mm

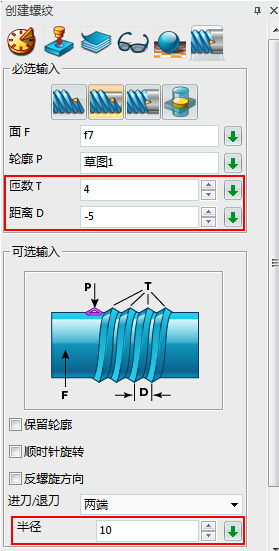

图6 创建螺纹的设置界面

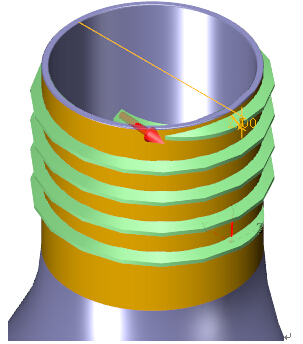

图7 螺纹创建效果
第六步：肩部草图
以工作平面“XZ”为基准面创建肩部草图，具体尺寸如下图。
图8 创建肩部草图
第七步：肩部旋转
使用肩部草图创建肩。
图9 肩的创建效果
第八步：肩部倒圆
倒角0.2mm

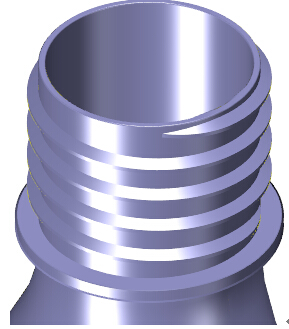

图10 肩部倒圆效果
第九步：材质贴图
使用“鉻”命令，选择文件夹下的JEPG图片“display1”。
图11 根据display1贴图后的效果
第十步：背景贴图
启用“背景图片”，选择文件夹内的“Ground.bmp”，“显示方式”选择为“延伸”。

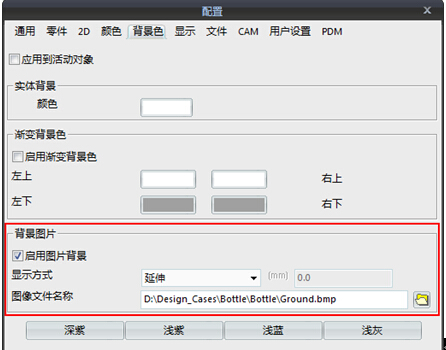

图12 背景图片设置界面
经过上述的各项步骤，即可获得我们教程开始时所展示的瓶子效果了。

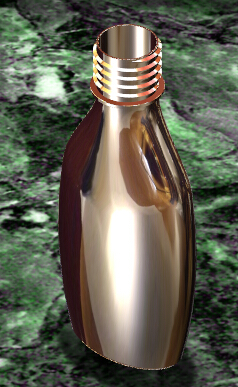

图13 完成瓶子设计
通过这两篇实例教程的解析，相信大家对使用中望3D进行瓶子设计，以及设计过程中涉及到的相关思路、功能点的作用等，都有新的认识，希望能对大家有所帮助。
关注中望3D官网的【实例教程】模块，即可下载本实例的操作视频以及对应的练习文档，快来学习吧：
