当今主流的二三维设计CAD市场上，存在着众多软件（例如：AutoCAD、NX、I-DEAS、PRO/E、CATIA、Solid Edge、SolidWorks、Inventor等）；因此，能否与其它软件的数据兼容是评价软件是否强大的重要标准之一，也是CAD软件选型的一个重要考核指标之一。

    正如Fripp设计与研究总经理Tom Fripp 表示，“兼容性不佳是我们之前所用CAD软件存在的问题之一，这不仅仅是指与CAD程序包的兼容性。客户发送我们的文件可能是在较新版本程序包内创建的，如果我们没有下载最新版本，则无法打开。这时必须要打开一个单独程序，导入数据，另存为另一种文件格式，例如IGES（初始图形交换规范）。对此，我们所面临的最棘手的问题是无法操纵其中的内容，这会妨碍我们潜在的建模创新。“

    Solid Edge采用Siemens PLM Software公司自己拥有专利的Parasolid作为软件核心，它支持至顶向下和至底向上的设计思想，具有核心建模、钣金设计、大装配设计、产品制造信息管理、生产出图、价值链协同、内嵌的有限元分析和产品数据管理等功能，同时系统还提供了从二维视图到三维实体的转换工具。2008年，Solid Edge推出同步建模技术版本Solid Edge ST，引领了CAD行业的第五次重大革命。

    本文主要介绍Solid Edge（solidedge.e-works.net.cn）软件强大的兼容性并由此给设计工作者带来的巨大便利。

    一、全面读取二维图纸（双向）

    Solid Edge可以读取二维设计软件AutoCAD的数据，这一转换支持双向转换且操作也非常容易，从而可以方便使用2D图纸来启动3D设计流程。


图1 AutoCAD向Solid Edge转换向导

    二、导入外部各种3D设计数据

    Solid Edge拥有丰富的数据接口，能够处理各种类型的文件。除了各种设计软件自带的文件格式之外，例如：NX文档“*.prt”、SolidWorks装配文档“*.sldasm”等；软件还支持多种中间格式的文件，如：IGES文档的“*.igs”、JT文档的“*.jt”等。

    大部分客户最终选择Solid Edge，主要是看中软件能导入并编辑用户Pro/E和Catia文件的能力。

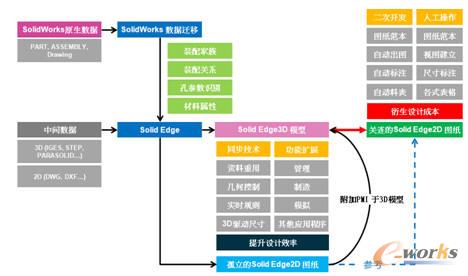

图2 外部数据迁移流程

    三、同步技术编辑修改并重用所有三维数据

    Solid Edge可以处理广泛的数据格式，包括Parasolid 、IGES、STEP、DXF 及 DWG等。Solid Edge同步建模技术可以快速编辑和重用异构CAD模型的几何体，而无需重新创建模型历史。

    利用同步建模技术加快设计与修改过程，提高导入数据的重用性。Solid Edge可直接修改所有来自商业 3D CAD系统的几何图形。

    精彩视频：

    同步建模技术使用技巧


图3 Solid Edge编辑并重用多CAD数据

    四、数据转移导入导出完全兼容SolidWorks

    从Solid Edge ST6版本开始，借助扩展的批量数据迁移工具，可以轻松地从SolidWorks向Solid Edge迁移设计项目或文件夹，并保留重要的设计参数：识别孔隙与螺纹参数、转移组件间结合关系、保留组立件组态结构、带入自定义材料属性。

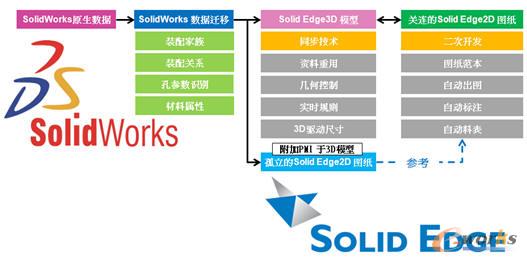

图4 从SolidWorks向Solid Edge迁移设计项目或文件夹
